充电桩共模干扰抑制与磁环应用
2026-08-05 07:49691 次浏览
充电桩与充电模块是开关电源共模干扰的典型应用场景。本文从传导骚扰实测数据出发，解读共模干扰的机理与传播路径，结合铁氧体与纳米晶磁环的选型要点给出应用建议。

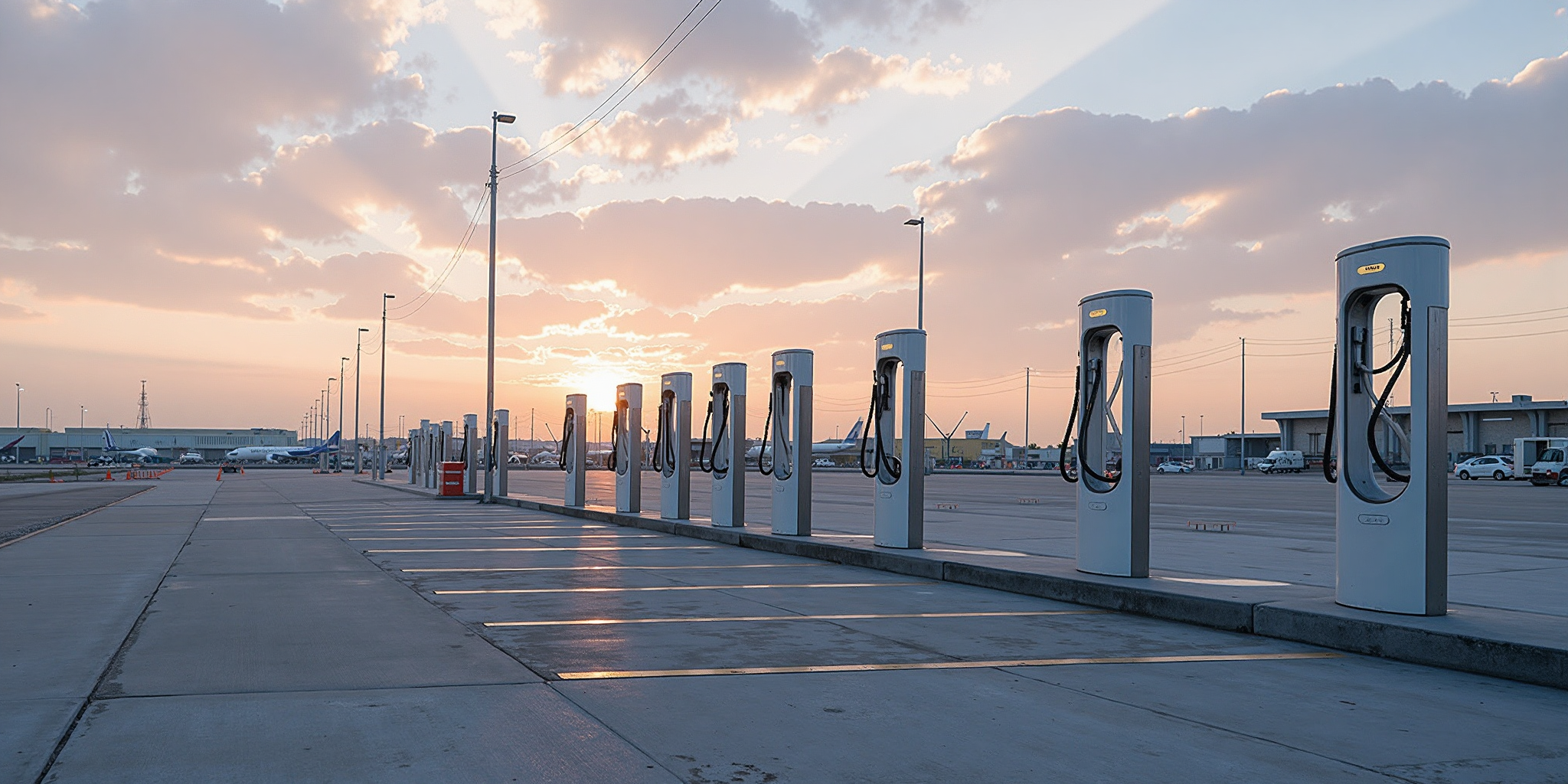

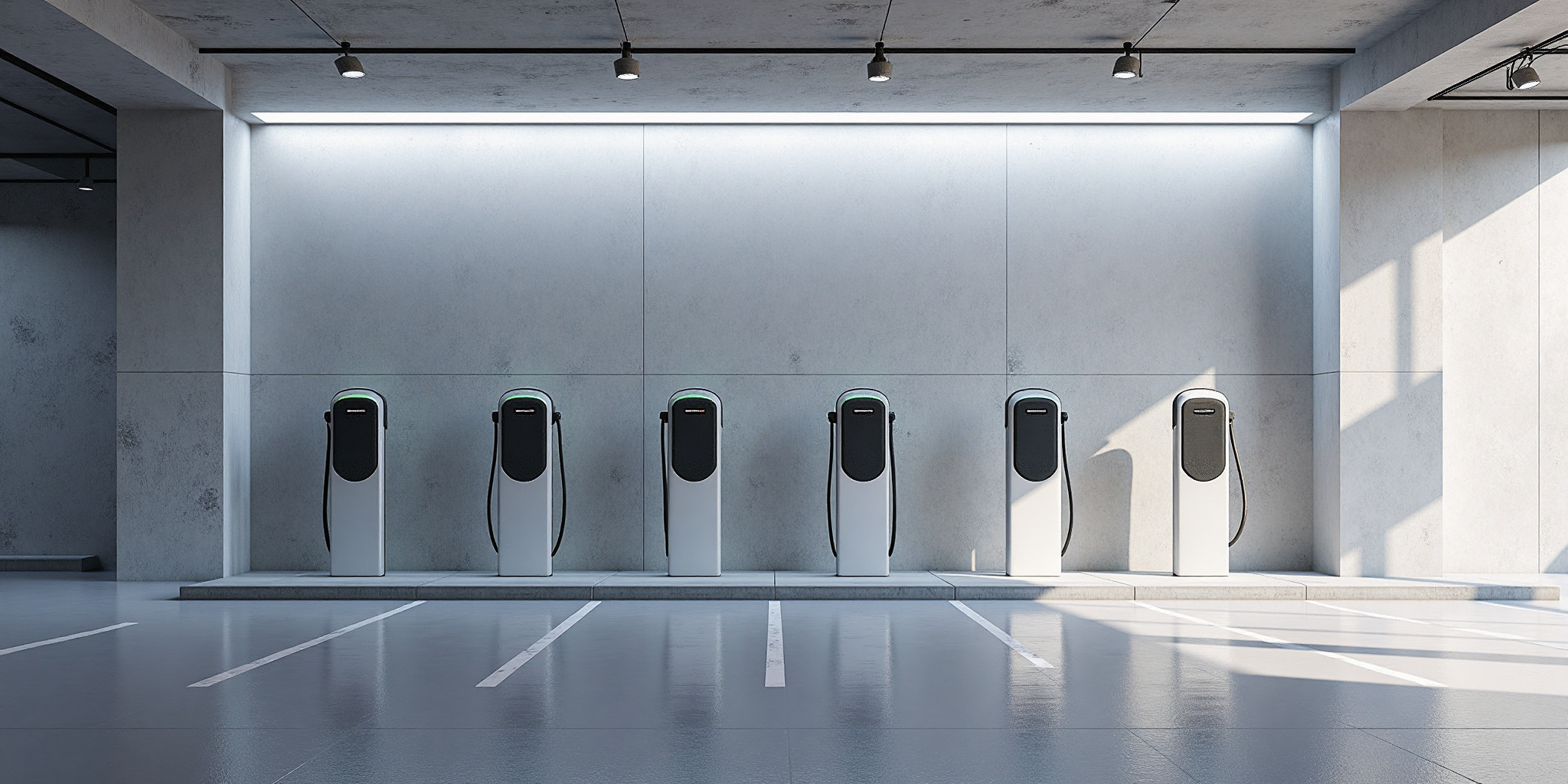

充电桩是典型的电力电子设备群：输入侧接三相市电，内部由 PFC 与 DC/DC 充电模块组成高功率密度开关电源，输出端通过充电枪向车载动力电池充电。模块内数百 kHz 的开关频率、高 di/dt 与 dv/dt 换流，使共模干扰成为充电桩传导骚扰的主要来源。本文以充电模块实测数据为线索，说明共模干扰的量化表现、形成机理，以及磁环在该场景下的抑制应用要点。
一、传导骚扰实测：问题数据先行
在 60 kW 直流快充模块的输入端口按 GB/T 18655 框架进行传导骚扰测试，开关频率 200 kHz，测得的共模骚扰电压随频率变化如下表。可以看到，骚扰峰值集中于开关频率的各次谐波上，且在中频段明显超过限值线。
| 频率范围 | 典型骚扰电平 | 限值参考 | 超标情况 |
|---|---|---|---|
| 0.15–0.5 MHz | 88–92 dBμV | 约 79 dBμV | 超标 9–13 dB |
| 0.5–2 MHz | 76–84 dBμV | 73 dBμV | 超标 3–11 dB |
| 2–5 MHz | 62–68 dBμV | 73 dBμV | 临界/达标 |
| 5–30 MHz | 48–56 dBμV | 60–73 dBμV | 裕量较大 |
超标频带集中在 0.15–2 MHz 这一「开关谐波重灾区」。值得注意的是，仅靠输入端 X/Y 电容滤波，该频段的余量常常不足——因为共模电流既沿线缆向外传导，也会通过模块金属外壳与接地回路耦合，形成多条并联路径，这也是充电桩 EMC 整改中「滤波器件加了不少、测试依然超标」的常见原因。
二、共模干扰的形成机理与传播路径
共模干扰本质上是开关管漏极（集电极）对地之间的快速电位跳变。在充电模块中，功率器件对散热器（地）存在寄生电容，开关瞬间的高 dv/dt 通过该寄生电容形成对地的位移电流，再沿输入/输出线缆与大地构成回路，最终在接收机端表现为共模电压。
- 输入侧路径：PFC 级开关节点 → 寄生电容 → 地，经输入 LISN 回流，形成传导发射。
- 输出侧路径：DC/DC 变换器开关节点 → 变压器层间电容 → 输出线缆与地，叠加在直流母线共模电压上。
- 机壳路径：屏蔽与接地结构不当时，共模电流沿外壳串扰至信号线与通信接口（如 CAN、RS-485）。
正因为路径多、频带宽，单一措施往往顾此失彼。在共模回路中串入高阻抗磁环，是切断位移电流最直接的手段之一——它利用磁芯对共模电流（同相、回绕多圈）呈现大电感、对差模电流（反相、磁通相互抵消）呈现低阻抗的天然特性，实现「只挡共模、不伤差模」的定向抑制。
三、磁环抑制方案解读
磁环的选材决定抑制频段与插入损耗。充电桩场景下两类磁芯各有所长：
| 项目 | 锰锌铁氧体磁环 | 纳米晶磁环 |
|---|---|---|
| 适用频段 | 1 kHz–1 MHz 为主 | 10 kHz–100 MHz 宽频 |
| 初始磁导率 | 1k–15k，中高频损耗适中 | 可达 80k 以上，损耗峰值高 |
| 体积/损耗密度 | 体积相对偏大 | 相同阻抗下体积更小、损耗密度高 |
| 典型用途 | 输入共模扼流、低频段滤波 | 电源输出侧、线缆高频共模抑制 |
在实测的 0.15–2 MHz 超标频带内，锰锌铁氧体磁环的复磁导率虚部（损耗项）处于上升区，插损随频率稳定抬升，是输入共模滤波的第一选择；而在充电枪电缆与通信线上，纳米晶磁环以更小的体积提供宽频抑制，便于在线缆走线上就近安装。
四、应用建议
结合工程整改经验，磁环在充电桩上应用时建议把握以下几点：
- 位置优先：磁环尽量靠近骚扰源（功率模块端口）安装，使抑制段落在位移电流回地之前生效；安装点远离热源，避免磁芯温升导致磁导率跌落。
- 圈数与线径：共模扼流圈按所需电感绕 1–2 圈即可，圈数过多增大差模损耗与温升；通过电流较大的线缆须核算磁环内径与截面积，防止过饱和。
- 材料匹配：低频段偏锰锌铁氧体，宽频/线缆场景偏纳米晶；高频段还可叠加镍锌材料形成分段抑制。
- 与 Y 电容配合：磁环串入共模回路后配合 Y 电容构成 LC 谐振抑制，注意谐振点与限值频带的错开，必要时用频谱实测微调。
磁环并不替代系统性滤波设计，而是以很小的体积成本把共模回路的阻抗抬上去，为充电桩传导骚扰测试腾出余量。配合良好的接地与屏蔽，可在不改动主功率拓扑的前提下完成 EMC 达标，这也是它在充电模块与充电桩整机上被广泛采用的原因。
