48V架构的100MHz干扰从哪来、怎么挡

干扰从哪来？

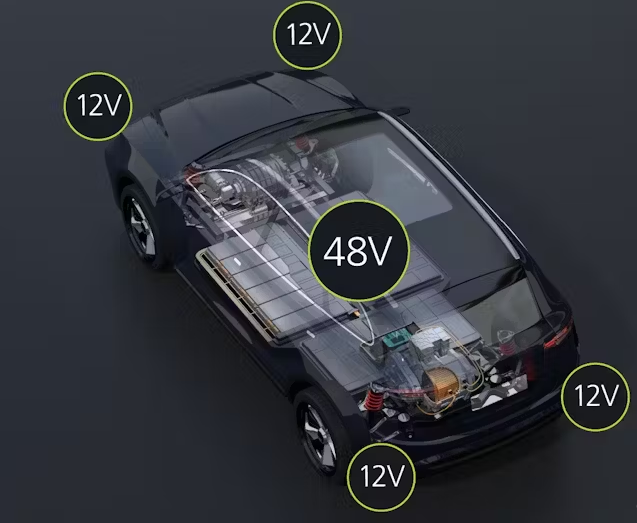

汽车48V架构服务于轻混与智能电气系统：48V电池经DC-DC为启动发电、电助力转向、域控制器等供能。DC-DC功率器件高频开关产生宽带干扰，100MHz附近能量集中，沿48V母线与线束传导，耦合12V负载与CAN/LIN总线——传感器误报、通信丢包；传导超标则挡住GB/T 18655整车认证。

48V架构的EMC难点是"高低压共存"：48V与12V负载共用车身接地与线束走廊，DC-DC的开关噪声经共地阻抗串进12V敏感负载；CAN/LIN总线电平低、速率敏感，耦合进百MHz噪声后报文出错率上升。转向助力误报、域控制器数据异常，在整车厂功能安全评估里都是硬伤。

为什么选这颗磁环？

48V母线径约8mm，EMC2233-0830D的8mm内径贴合布线，贴合度决定衰减量；100MHz阻抗230Ω，在核心频段形成强衰减；卡扣结构免拆，适配整车线束装配节奏。材质上，锰锌铁氧体在该频段磁导率骤降，纳米晶适合绕线共模电感，镍锌铁氧体高频穿线阻抗正对主频——车载电气架构反复验证的结论。

效果如何？

在48V母线近用电端加装后，实测100MHz传导干扰降低16dB，12V负载与总线通讯恢复干净，整车通过GB/T 18655认证。

从平台化视角看，48V电气架构在车型间移植时，母线规格变化不大，8mm内径可跨平台沿用，EMC整改数据随架构迁移，新车型认证前只需复测确认；产线按单车配比预装，把EMC风险消化在整车下线之前，功能安全评估里的干扰项随之清零。

咬合紧固耐整车震动，常规温区磁性能稳定，保障全生命周期EMC。EMC2233-0830D是深圳市易迈磁电子有限公司面向车载电气架构的原厂卡扣磁环选型，车载电源、域控制器、智能电气设备的100MHz干扰治理同源适用。
