260Tops GPU卡的传导超标：三个工程问答

干扰源在哪？

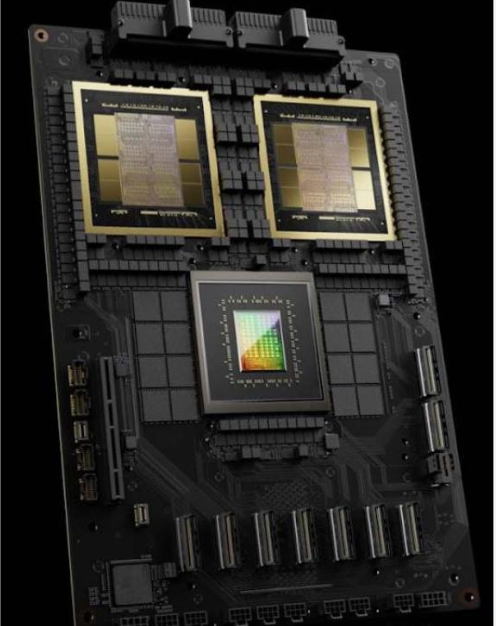

260 Tops算力GPU卡用于AI训练推理与数据中心，功耗高达数百瓦，经PCIe金手指与12V辅助供电接口取电，板载多相VRM把12V降压给核心与显存。VRM高频开关产生的宽频干扰沿12V供电线缆传导，耦合PCIe、NVLink高速信号——数据传输出错、降速；传导发射超标则挡住GB 9254认证。

大算力卡的特殊性在于"干扰影响性能"：PCIe与NVLink的误码率监测一旦触发，链路自动降速重试，训练任务的集群通信带宽随之下滑；VRM多相并联交错虽然均摊了纹波，但相间时钟差拍让百MHz附近的频谱更密，12V线缆粗、长，天然是高效传导天线。

粗线束怎么套？

GPU卡12V供电线束较粗且多股，EMC28A2024-0A2的13mm大内径整束容纳；供电电流虽达数十安培，但磁环套整束线缆时共模电流相互抵消、不易磁饱和，抑制能力在线——这是大电流线缆穿环的经典用法。

效果？

在12V供电线缆近显卡端卡扣加装后，100MHz阻抗达240Ω，实测该频段传导干扰降低16dB，PCIe与NVLink信号恢复干净，GB 9254认证通过。

放在服务器整机里看，这颗磁环还有一层价值：13mm内径对风道几乎无遮挡，服务器高风量散热不受影响；机柜内多卡并发时，每张卡的12V线缆独立穿环，干扰在各自的源头被压制，机柜级的传导环境整体改善，不依赖整机厂重新做EMC设计。

从认证策略看，这颗磁环还提供了"可叠加"的弹性：若单颗衰减余量不足，可在12V线缆上按间距加装第二颗，阻抗叠加、衰减加深，无需推倒重来；对算力卡这类迭代快、供电规格多变的产品，整改方案的可伸缩性比一次性最优解更实用。

免拆线、不改板卡，按压即装；咬合抗震，宽温工况磁性能稳定，服务器机房的长期震动与温变下抑制量不缩水。EMC28A2024-0A2由深圳市易迈磁电子有限公司推出，AI加速卡、服务器电源、显卡供电线等大电流高频场景均适用。
