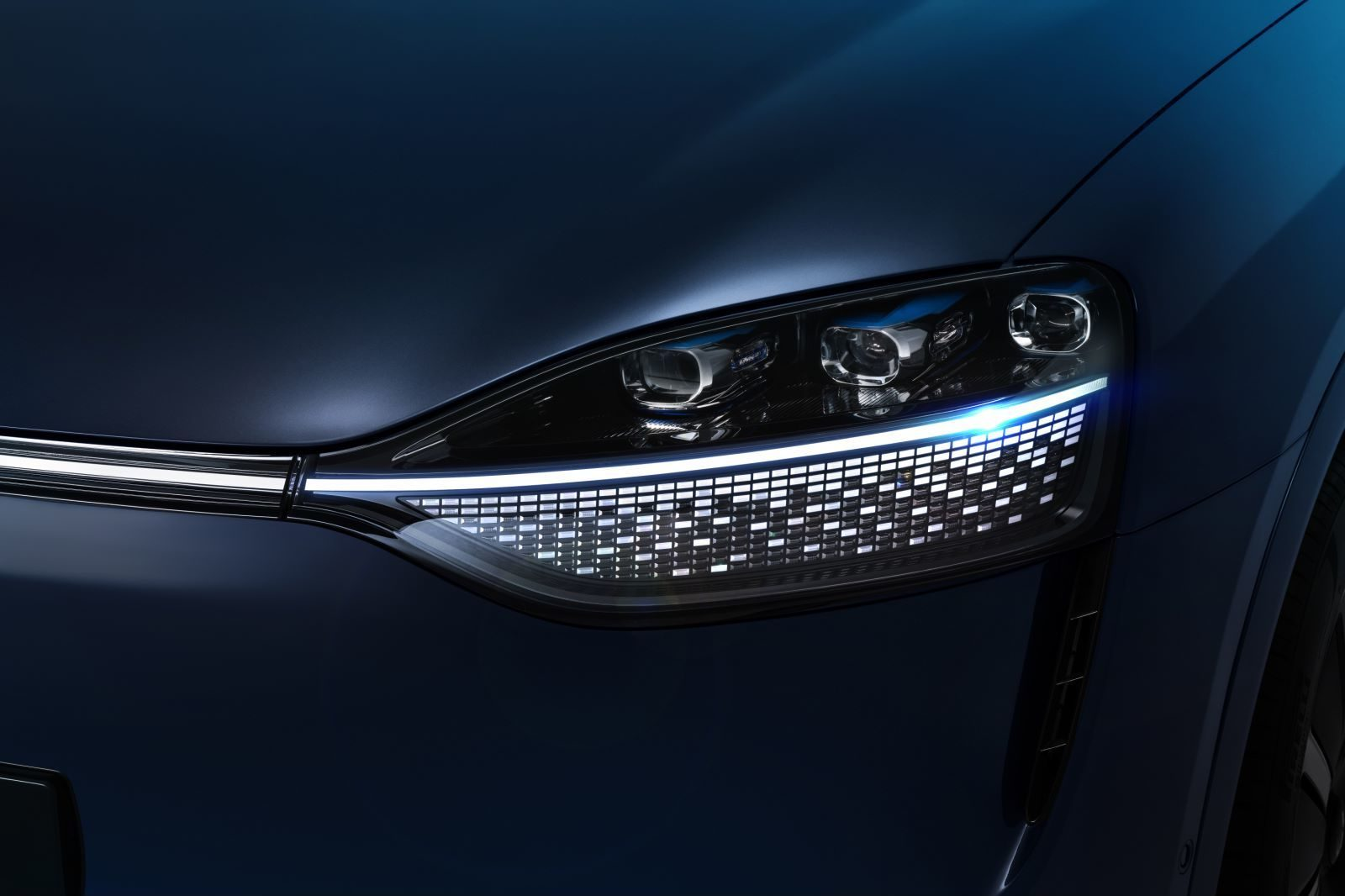

智慧大灯辐射超标18dB衰减实录：从收音杂音到CISPR 25

某车型开发后期，路试团队反馈车载收音与导航出现杂音，定位到智慧大灯：LED矩阵驱动与CAN通信电路高频开关产生的MHz级干扰经线束传导并辐射，既耦合车上的影音链路，又把整车辐射发射顶过CISPR 25车规限值。

智慧大灯的干扰路径有两条：LED矩阵驱动的快边沿开关在供电与控制线束上产生共模电流，线束本身变成了一根高效的辐射天线；干扰经空间耦合进收音与导航天线，表现为杂音与信噪比下降。车型上市节点已定，重新开模改线不可行，整改必须在现有线束上完成。

灯体端的整改

在大灯供电与CAN通信线缆靠近灯体端卡扣加装EMC1730-0730A镍锌铁氧体磁环，7mm内径适配灯内紧凑线束，100MHz频段高阻抗把干扰转为热能耗散。实测辐射干扰降低18dB，整车满足CISPR 25限值，收音杂音消失。

为什么是它

针对大灯驱动典型频段优化的磁性能是核心；卡扣免拆结构不破坏接插件，量产预装与开发后期快改都兼容；镍锌铁氧体温稳与抗振特性适应引擎舱周边复杂环境，长期震动与温变下衰减量不缩水。

从车型开发节奏看，卡扣方案的可复用性同样关键：大灯平台在不同车型间移植时，7mm内径覆盖主流线束规格，EMC整改经验随平台直接迁移，新车型只需复测确认衰减量；量产线上按单车配比预装，把EMC风险消化在灯具总成下线之前，整车路试阶段不再为杂音问题反复拉锯。

从整改弹性看，若整车复测在个别频点余量偏紧，可在CAN通信线缆上按间距加装第二颗磁环，阻抗叠加、衰减加深，无需动既有线束；对大灯这类装配节奏紧、路试资源贵的总成，"可叠加、可微调"的方案比一次性最优解更能适配车型开发的迭代现实。

磁环可与线缆屏蔽、滤波组合形成多层防护，提升整车EMC一次通过率，避免单一方案不彻底、反复路试。EMC1730-0730A由深圳市易迈磁电子有限公司推出，车载中控、传感器、车机互联线缆的辐射治理同源适用。
